品牌:承德盛合智能
主体材质:304s408，316l
防护等级:ip65 ip67
测量精度:±1.0%，±1.5%，
起订:1台
供应:1000台
发货:7天内

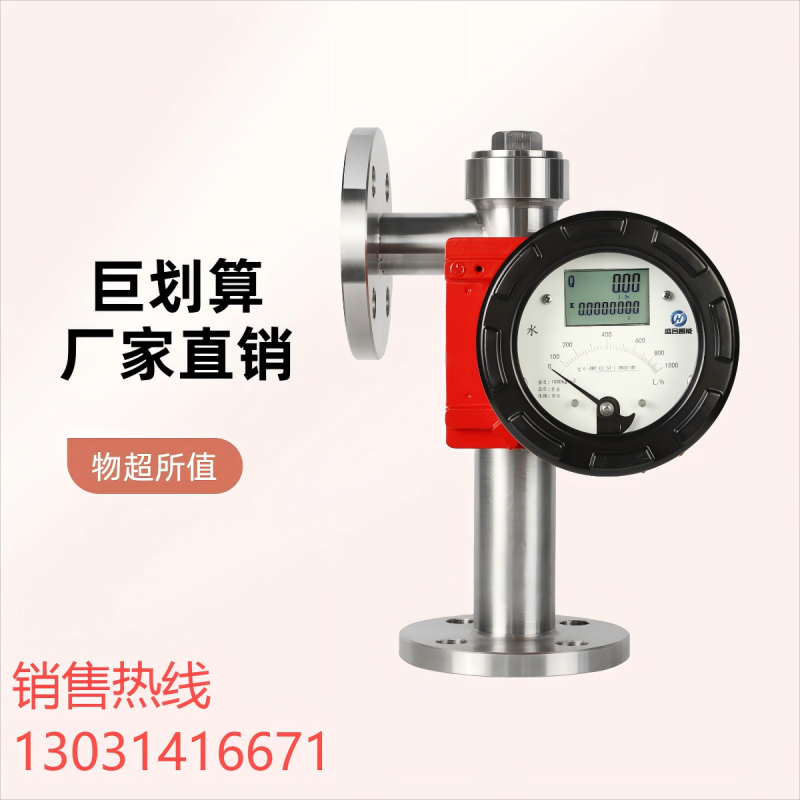

金属管浮子流量计利用流体的动力作用，使浮子在垂直安装的测量管中 顺流向上移动，浮子的位移量与流量的大小成比例。通过磁 传递系统，以不接触方式，将浮子位移量传给指示器直接指 示流量的大小。
在指示器内安装符合hart@通讯协议的流量计智能卡,用 户就能够通过pc机，利用hart@通讯软件进行管理和调整运
行过程中hart@的仪表和监测过程变量。 流量计结构简单，维修方便，工作可靠，适用性广， 可用来测量液体、气体和蒸汽的流量。
在浮子内部，嵌有一个高性能永久磁钢，这样就会在浮 子周围产生磁场。当流体的流量趋于稳定，浮子处于动平衡
状态时，其周围的磁场分布也趋于稳定。 指示器内的流量计智能卡上,有一对高性能磁传感器-霍 尔元件，它们能准确地测量其周围磁场的变化，以毫伏值 （mv）的形式与浮子的位置相对应。流体的流量值、浮子的 位置、毫伏值三者一一对应。 z后通过流量计智能卡将毫伏值转换成一个标准的 4-20ma电流信号(两线制)。
|
仪表型号 |
shf |
|
|
主体材质 |
304s408，316l，ti，不锈钢衬ptfe，其它按用户要求 |
|
|
安装形式 |
垂直安装，自下向上 |
|
|
垂直安装，自上向下 |
||
|
水平安装，自左向右或自右向左 |
||
|
底侧安装，底进侧出 |
||
|
侧侧安装，侧进侧出 |
||
|
指示器 |
现场就地瞬时流量指示 |
|
|
现场就地瞬时流量指示，带上下限位警报 |
||
|
远传型指示器,现场瞬时,累积流量指示,24v dc供电,二线制4-20ma输出，带 hart@通讯协议，本安防爆 |
||
|
远传型指示器,现场瞬时,累积流量指示,24v dc供电,二线制4-20ma输出，带hart@通讯协议，隔爆型 |
||
|
3.6v锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 |
||
|
测量范围 |
下量程 |
1～10l/h水，0～0.7m3/h air at atp |
|
上量程 |
20～200m3/h水，400～4000m3/h air at atp |
|
|
介质温度 |
就地型 |
-40℃～ 300℃ |
|
远传型 |
-20℃～ 80℃ |
|
|
环境温度 |
就地型 |
-40℃～120℃ |
|
远传型 |
-20℃～70℃ |
|
|
精度 |
就地型 |
±1.5%，±2.0% ，±2.5% |
|
远传型 |
±1.0%，±1.5%，±2.0% ，±2.5% |
|
|
量程比 |
10：1 |
|
|
防护等级 |
ip65 ip67 |
|
|
防爆标志 |
exiaⅱct6本安防爆型；exdⅱct6 gb隔爆型 |
|
|
电缆接口 |
本安型：m20×1.5 隔爆型：1/2”npt |
|
|
公称压力 |
dn15-dn50 4.0mpa |
|
|
dn80-dn200 1.6mpa |
||
|
夹套形式 |
保温夹套、冷却夹套 |
|
|
连接形式 |
法兰连接 标准hg/t20592-2009 |
|
|
附件 |
1磁过滤器 2直管段 |
|
